ビル用マルチエアコン『VRV 7』シリーズを新発売

【商品の7つの特長】

【ラインアップと発売時期】

【詳細特長】

１.省エネ性

従来のビル用マルチエアコンに多く使用されている冷媒R410Aに比べてエネルギー効率が優れるR32を採用。R32の特性にあわせて形状を最適化した当社独自^※15のマイクロチャネル熱交換器と高効率圧縮機の搭載で、R410Aを用いた従来機比でAPFとCOPは約5%向上し、業界トップクラスのAPFとCOPを実現します。

マイクロチャネル熱交換器の刷新

R32への転換に伴う冷媒の流速変化に対応し、熱交換器の流路形状を見直しました。冷媒が熱交換器内部にバランスよく分布するよう流路形状を最適化することで、空調機において重要な熱交換効率を向上させました。

高効率圧縮機の搭載

業務用パッケージエアコンにおいて業界初^※16となる「高効率集中巻モーター」の搭載や、渦巻形状の変更により効率向上した新型圧縮機を搭載し、業界トップクラスのAPFの実現に貢献します。

２.環境性

R32はR410Aに比べてGWPが約1/3と小さく、かつ冷凍効果が高いことが特長です。本商品はR32への転換に加えて、当社独自のマイクロチャネル熱交換器や、施工時に使用する冷媒配管の細径化が可能になり、冷媒充填量を約10%以上低減します。また、室内ユニットと冷媒配管の接続に「フレアレスジョイント」を採用したことで、冷媒の漏えい想定箇所から除外されます。さらに、再利用が可能な「リターナブル梱包」での出荷にも対応^※17、従来の木枠梱包と比べてCO2排出量を約8割削減^※18します。

ISO14903に準拠するねじ接合継手「フレアレスジョイント」を標準採用

R32を採用した空調機を使用する際には、業務用エアコン施工ガイドラインにより、冷媒配管接続部からの冷媒漏れを検知するセンサーの設置が必要になる場合もあります。本室内ユニットに標準採用する「フレアレスジョイント」は同ガイドラインにおいて冷媒の漏えい想定箇所から除外されるため、センサー設置が不要となります。

従来の木枠梱包と比べてCO2 排出量を約8割削減する「リターナブル梱包」での出荷に対応

室外ユニットの輸送時、梱包には多くの木材が用いられ、工事現場への搬入後には廃棄物として処分されます。本商品の出荷時は樹脂製の梱包材を用いた「リターナブル梱包」も選択でき、約10回再利用が可能です。これにより従来と比べてCO2排出量を約8割削減できます。

３.快適性

遮断装置としての働きもする「マルチ冷媒制御ユニット」を用いたマルチ冷媒温度制御

ビル用マルチエアコンは、ひとつの室外ユニットから複数の室内ユニットに冷媒を送ることで冷暖房を行います。一般的には、すべての室内ユニットに同じ温度の冷媒が送り込まれます。そのため室内ユニットごとに熱負荷が異なる場合、最適な温度の冷媒が送り込まれる室内ユニットと、最適ではない温度の冷媒が送り込まれる室内ユニットが混在することがあります。

例えば冷房時、必要以上に温度が低い冷媒が送り込まれた室内ユニットでは、過度な室温低下を防ぐため、ファンの運転と停止を繰り返すサーモ発停により快適性を維持することが課題でした。本商品は室内ユニット付近の冷媒配管に「マルチ冷媒制御ユニット」を設置することで、室内ユニットごとに最適な冷媒温度にコントロールし、室内の快適性向上に貢献します。さらにサーモ発停を抑制することで、消費電力量を約7％削減します。

なお「マルチ冷媒制御ユニット」は、R32を採用した業務用エアコン施工ガイドラインに規定される冷媒漏えい拡大を防ぐ遮断装置の役割も担っています。

ダイキン独自の「除湿冷房」を搭載

４.安心設計

43℃の高外気温でも定格冷房能力をキープ

室外ユニットが設置されるビルなどの建物の屋上は、真夏になると日差しの影響や数多く設置された室外ユニットの間で生じるショートサーキットにより、室外ユニット周辺の温度が上昇しやすくなります。その結果、効率的な熱交換が妨げられ、冷房能力が低下してしまいます。本商品は室外ユニットファンの風量を上げることで、43℃の高外気温でも定格冷房能力を維持する「高外気冷房運転モード」を搭載しました。室外ユニットの設置場所が過酷な環境になりやすい夏場でも安定した冷房運転が可能です。

ビルの上層階で震度7相当の揺れを受けても運転可能なタフネス設計

室外ユニットの多くが設置されるビルの屋上は、地震による揺れの影響も受けやすい場所です。本商品は、9階建ビル屋上程度の高さに設置して震度7相当の振動試験を行った後でも、空調機の運転に必要な圧縮機や電気部品、冷媒配管などが損傷せずに運転できる製品設計を採用しました。

５.省施工

施工品質の安定化と施工時間短縮に役立つ「フレアレスジョイント」

室外ユニットの前板形状を見直し、施工やメンテナンス時の取り外しやすさを追求

６.機器間連携

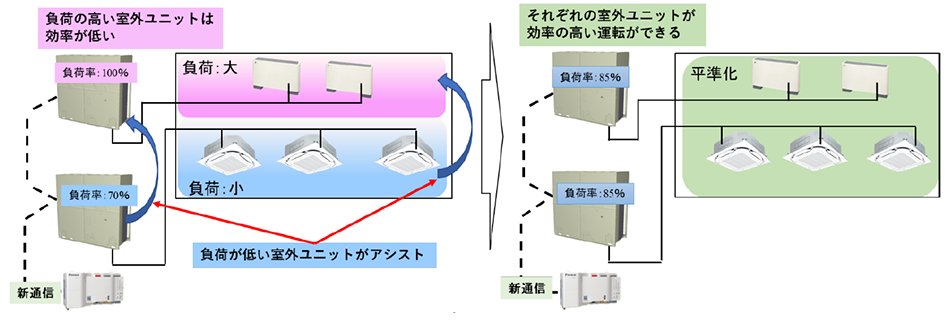

室外ユニット同士の連携により、室外ユニット全体の消費電力量を削減

同じフロア内で負荷の偏りがある場合に高負荷の系統と低負荷の系統が連携し、目標能力を調整することで系統全体として消費電力を削減し、COPを約4％向上します。

７.空気質の見える化（25年春実装予定）

外部センサーを用いて空気質データを収集し、蓄積と可視化

本商品では、室内ユニットに付属している温湿度センサーに加えて、室内のCO2やVOC、PM2.5などの空気質を検知する外部の環境センサーの接続も可能です。各種センサーで収集した空気質の情報を、室内ユニットを介してダイキンのクラウド型空調コントロールサービス『DK-CONNECT』に蓄積し、可視化や帳票化します。これにより大掛かりな計装工事をせず、より快適な空間づくりに貢献します。

※1

2024年1月時点、当社調べ。

※2

地球温暖化係数の略。温室効果ガスについてどの程度の温室効果があるかをCO2基準で表した値。

※3

通年エネルギー消費効率。

※4

エネルギー消費効率（成績係数）。

※5

APF2015の比較。従来機（RXUP400FC）：APF6.5、新型機（RXGA400A）：APF6.8。

※6

冷暖平均COPの比較。従来機（RXHP335FC）：COP4.24、新型機（RXHA335A）：COP4.45。

※7

10馬力相当システム、主管50m＋分岐後配管20mにて設置の場合。従来機（RXUP280FC）、新型機（RXGA280A）。

※8

2024年1月時点、当社調べ。ビル用マルチエアコンにおける冷媒配管接続において。

※9

日本冷凍空調工業会から発行されているガイドライン「特定不活性ガスを使用した冷媒設備の冷媒ガスが漏えいした時の燃焼を防止するための適切な措置」（GL-20）にて記載。

※10

新型VRV7シリーズにおいて。マルチ冷媒温度制御有無による比較。室外機10馬力×1台＋室内機3.2馬力×3台のシステム。

※11

2024年1月時点、当社調べ。ビル用マルチエアコンにおいて。

※12

国立研究開発法人防災科学技術研究所が所管する、大型構造物の震動破壊実験を行う大規模実験施設（E-ディフェンス）にて実施。

※13

当社グループ会社オーケー器材製の火無し継手。

※14

JIS8616による条件（冷房時は室内側27℃DB、19℃WB、外気温度35度DB各室内機までの配管相当長7.5m、高低差0m。）
新型VRV7シリーズにおいて。機器関連制御有無による比較。

※15

2024年1月時点、当社調べ。ビル用マルチエアコンにおいて。

※16

2024年1月時点、当社調べ。8極12スロットの集中巻きモーターにおいて。

※17

受注生産品にて対応予定。

※18

梱包材のCO2排出量の比較。新型機RXGA450Aの梱包材をリターナブル梱包にて10回対応した場合。

※19

当社調べ。<条件> 配管施工（配管切断～配管加工～室内ユニットと室外ユニットの接続）の時間をフレアレスジョイント有無で比較。
